无线互联受限空间气体检测仪PTM600-S-常规气体检测仪-威廉希尔

　　参考标准：

　　GB4208-2008《外壳防护等级(IP代码)》

　　GB15322.1-2019《可燃气体探测器第1部分：工业及商业用途点型可燃气体探测器》

　　GB15322.3-2019《可燃气体探测器第3部分：工业及商业用途便携式可燃气体探测器》

　　JJG695-2003《硫化氢气体检测仪》

　　GB12358-2006《作业场所环境气体检测报警仪通用技术要求》

　　GB 3836.1—2010 《爆炸性气体环境用电气设备通用要求》

　　GB 3836.2—2010 《爆炸性气体环境用电气设备隔爆型“d”》

　　GB 3836.4—2010 《爆炸性气体环境用电气设备本质安全型“i”》

　　GB/T 17626.2-2018/IEC 61000-4-2:2008 《电磁兼容试验和测量技术静电放电抗扰度试验》

　　GB/T 17626.3-2016/IEC 61000-4-3:2010 《电磁兼容试验和测量技术射频电磁场辐射抗扰度试验》

　　GB 4824-2013 《工业、科学和医疗(ISM)射频设备电磁骚扰特性限值和测量方法》

　　系统介绍：

　　系统实现功能：

　　◆ 多参数监测：

　　区域监测主机上集中显示被测各点的气体浓度状态、温湿度等;并可通过app进行查看

　　◆ 全方位预警互联功能：

　　1)现场检测仪浓度超标报警，，，，，，，，跌落报警，，，，，，，，SOS呼救报警、位移报警等提示、并将报

　　警信息发送给周围其它设备;

　　2)周围其它设备收到预警信息发出报警;

　　3)区域监测主机收到预警信息发出报警;

　　4)移动app或远程云监测收到预警信息发出告警;

　　◆ 数据存储功能：

　　仪器设备可存储被测点定时存储或报警触发的浓度值，，，，，，，，以便进行数据查询，，，，，，，，标配存储10万条数据，，，，，，，，本机还可显示实时曲线;

　　◆位置追踪：

　　GPS/北斗实时定位，，，，，，，，通过app或后台掌控工人与仪器位置，，，，，，，，提高应急抢险效率;

　　◆ 云平台系统：

　　通过4G网络传输到云平台，，，，，，，，实现远程监控现场工况，，，，，，，，根据环境监测数据，，，，，，，，定位等信息，，，，，，，，迅速决策;可在系统下查看历史记录，，，，，，，，历史记录云平台默认保存2个月，，，，，，，，可根据要求及时下载历史记录保存;

　　◆ 距离较远时，，，，，，，，增加数据中继路由，，，，，，，，可为其它设备提供数据传输中继，，，，，，，，附加值高;

　　作业流程：

　　预查：

　　受限空间作业开始前，，，，，，，，先用泵吸式PTM600-S对受限空间进行采样检测，，，，，，，，以检测密闭空间中的氧气，，，，，，，，硫化氢和可燃气，，，，，，，，也可以检测密闭空间的VOC挥发性有机化合物。。。。。。。确定安全后，，，，，，，，工人可以进入作业。。。。。。。

　　进入：

　　作业中，，，，，，，，监测主机在受限空间外。。。。。。。施工工人佩戴一台便携式检测仪PTM600-S进行作业，，，，，，，，随时检测所处环境的气体浓度状况，，，，，，，，外边监护人员可通过手机或ipad进行查看监测数据。。。。。。。必要时，，，，，，，，可在内部增加中继设备延长传输距离。。。。。。。

　　联动预警：

　　一旦任意一个检测点的气体浓度超标，，，，，，，，仪器就会报警，，，，，，，，通过仪器内部无线网络，，，，，，，，报警信号会迅速传给网内其它的仪器，，，，，，，，形成联动预警，，，，，，，，所有工人可以同时进行撤离。。。。。。。

　　远程监测：

　　所有设备测量数据及视频图像可远程至后台。。。。。。。管理中心就可以远程及时发现和处理现场事故。。。。。。。从而保障有关清洗作业的安全有序进行。。。。。。。

　　系统产品清单：

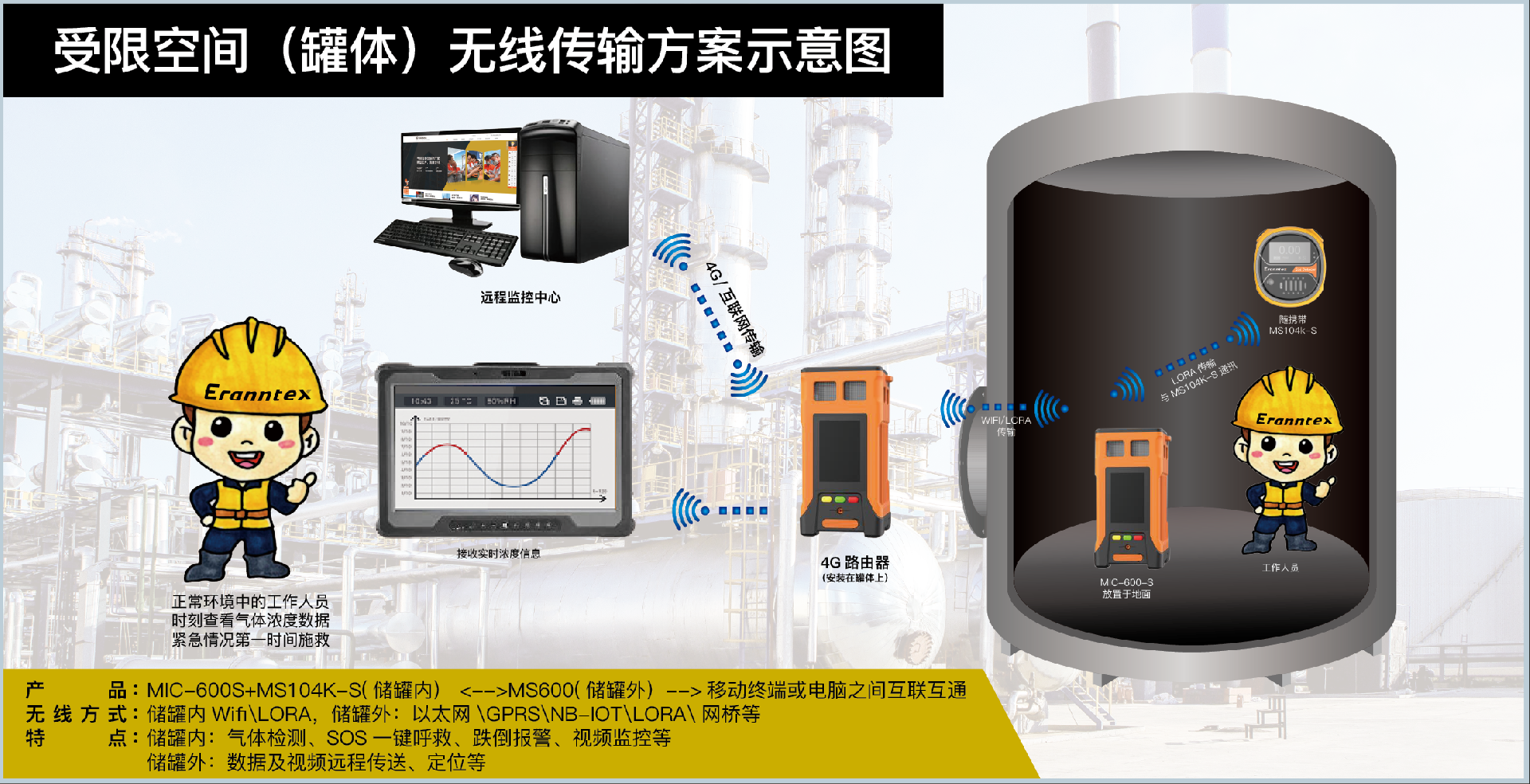

　　系统由区域监测主机，，，，，，，，区域监测中继，，，，，，，，便携气体检测仪、移动APP及云平台等部分组成。。。。。。。示意图如下：

系统产品清单
产品名称	规格型号	布置位置	备注	数量	配置
区域监测主机	PTM600-S	受限空间外部	可配置传感器，，，，，，，，4G路由等	1	必配
区域监测中继	PTM600-S	受限空间内部	数据中继，，，，，，，，采用网桥或MESH无线	1	选配
便携式气体检测仪	MS600或MS104K	受限空间内部	气体浓度、温湿度检测等	1	必配
移动APP及云平台		监控平台	可通过手机、ipad及电脑登录系统查看	1	必配

　　系统设备概述：

　　监测项目：

　　硫化氢、一氧化碳、氧气、可燃气(可根据现场需求定制气体)

　　位置监测

　　检测方法：

　　气体采样方法：泵吸式

　　检测原理：电化学、催化燃烧，，，，，，，，红外等

　　威廉希尔大数据远程监测云平台介绍

　　在企业安全生产，，，，，，，，重大危险源监控，，，，，，，，废气排放，，，，，，，，科技研发，，，，，，，，环境；；；；；；；；ぁ⑾腊踩确矫妫，，，，，，，都需要对可燃气体，，，，，，，，有毒有害气体，，，，，，，，氧气，，，，，，，，温湿度，，，，，，，，压力，，，，，，，，风力，，，，，，，，粉尘，，，，，，，，液位，，，，，，，，流量等信息进行不间断采集和监测。。。。。。。并具备信息远传，，，，，，，，连续记录，，，，，，，，事故预警、信息存储、报警输出及控制等功能。。。。。。。

　　威廉希尔智慧云监测平台是基于物联网，，，，，，，，专为工业应用设计开发的一个全方位的平台，，，，，，，，它突破了原有系统的服务瓶颈，，，，，，，，无限增大了监控覆盖范围和服务可扩张性，，，，，，，，而且基于大数据分析，，，，，，，，系统可以为用户提供实时在线监测，，，，，，，，权限管理，，，，，，，，现场泄漏源分析，，，，，，，，数据变化趋势及统计，，，，，，，，历史记录查询，，，，，，，，轨迹追踪等功能应用。。。。。。。


　　监测点1 23....通过GPRS传输到云平台，，，，，，，，管理者可以通过远程登录平台账号进行查看点位实时浓度检测，，，，，，，，手机或者PC端都可查看;

　　系统功能：

　　实时在线监测：实现实时在线监测设备检测数据，，，，，，，，远程查看现场参数。。。。。。。减少工作管理人员在控制室与现场间来回跑动。。。。。。。在线监测分为本地监测和远程监测两种方式，，，，，，，，本地监测位于现场附近;远程监测位于现场较远或跨区域异地位置。。。。。。。

　　自动报警：当数据超过阀值时，，，，，，，，系统自动发出报警及控制信号，，，，，，，，为管理者及时提供报警声光信息，，，，，，，，通过系统的设备定位功能，，，，，，，，可快速定位报警位置，，，，，，，，展开救援。。。。。。。用户可灵活根据应用需要配置前端设备报警装置，，，，，，，，实现自动报警应急处理，，，，，，，，减少人工处理流程。。。。。。。数据管理：监测平台将前端设备数据采集后，，，，，，，，系统自动对数据进行存储，，，，，，，，分析处理，，，，，，，，以可视化图形，，，，，，，，列表展现给用户，，，，，，，，为企业安全建设提供有力支持。。。。。。。

　　历史数据查询：系统中的历史记录主要分布在三个区域，，，，，，，，检测仪、集中控制器，，，，，，，，服务器数据库。。。。。。。通过输入设备信息或者选择日期，，，，，，，，查找相关的历史数据，，，，，，，，为数据的统计以及事故后的分析提供依据，，，，，，，，有助于管理者了解动态。。。。。。。

　　报警信息统计及查询：系统自动对已发生的事故信息进行统计，，，，，，，，通过日志查询可查看历史报警信息，，，，，，，，为管理者加强安全生产管理提供依据。。。。。。。

　　用户运维管理：监测平台可对用户进行权限、任务、基本信息进行管理，，，，，，，，方便用户分级，，，，，，，，分区域管理，，，，，，，，为管理者提供责任明确，，，，，，，，任务分配清晰的管理平台。。。。。。。

　　设备管理：通过监测平台，，，，，，，，用户可对远程设备进行管理，，，，，，，，启用，，，，，，，，关闭，，，，，，，，参数更新、状态监测等操作，，，，，，，，现场设备可进行位置规划，，，，，，，，与地图联动，，，，，，，，实时掌握现场设备运行情况，，，，，，，，减少管理人员现场巡查;

　　数据服务：通过监测平台可向第三方系统提供数据服务，，，，，，，，例如与环保局，，，，，，，，安监局，，，，，，，，DCS及PLC等综合监测系统对接，，，，，，，，实现数据共享，，，，，，，，数据转换服务;

　　轨迹跟踪：具有GPS功能的探测器，，，，，，，，可将gps位置信息实时上传平台，，，，，，，，系统自动记录其轨迹，，，，，，，，管理者可实时查看探测器移动轨迹，，，，，，，，并可通过历史查询轨迹记录，，，，，，，，为管理者进行数据分析及策略制定提供有力支持;

　　远程维护：系统支持对前端设备进行远程诊断，，，，，，，，参数维护，，，，，，，，避免经常往返现场！。。。。。，，，，，，，提高工作效率，，，，，，，，降低运维成本;

　　远程视频监测：可将设备前端视频远程到平台，，，，，，，，查看现场场景，，，，，，，，实现远程可视化，，，，，，，，立体化监测。。。。。。。

检测气体	硫化氢（H2S）、一氧化碳（CO）、可燃（EX）、氧气（O2）
检测原理	硫化氢、一氧化碳、氧气：进口电化学传感器
	可燃：进口催化燃烧
检测量程	硫化氢：0~100PPM	分辨率	H2S：0.1PPM
	一氧化碳：0~1000PPM		CO：1PPM
	氧气：0-25%VOL		O2:0.01%VOL
	可燃气体：0-100%LEL		EX:0.1%LEL
使用寿命	2年左右	精度	≤±2%FS
重复性	≤±2%FS	响应时间	T90≤20秒
线性度	≤±3%F.S	恢复时间	≤30秒
信号输出	支持485，，，，，，，，4-20mA，，，，，，，，LORA无线传输；；；；；；；；
	本项目主要以4G网络传输为主（其它无线传输功能可定制，，，，，，，，比如：zigbee、433、WIFI等）
工作条件	温度：-20℃-50℃；；；；；；；；湿度：0-90%RH(无凝露)
防爆等级	Exd IICT6
工作电压	12～30V（DC直流，，，，，，，，单台设备的标准电源为24V，，，，，，，，1A或大于1A 的直流开关电源）
电源	10A锂电池供电，，，，，，，，持续工作7天左右
防护等级	IP66 防水溅和雨淋
视频监测	220万像素，，，，，，，，支持红外夜视，，，，，，，，可定制云台，，，，，，，，变焦摄像头
位置信息	支持GPS/北斗定位
